G220ES 双频RTK惯导
G220ES 是一款高动态、五星十频、L1+L5、集成RTK定位引擎的 GNSS 模块。内置12纳米先进制程GNSS Soc芯片,集成主频双核Cortex A7 1.2GHz高性能运算处理器,模块支持 GPS、BeiDou、GLONASS、Galileo 和QZSS 多卫星系统,且内部集成了 6 轴传感器(3 轴陀螺仪 + 3 轴加速度计)和GNSS RTK 紧组合算法引擎,G220ES可以达到厘米级定位精度,极大提高设备的定位精度,支持最大20Hz融合定位刷新率。

厘米级高动态RTK组合定位

1. 主流封装尺寸尺寸: 17.0 mm × 22.0 mm × 2.5 mm
2. 支持多卫星系统:GPS, BDS, GLO, GAL, QZSS及NAVIC* 五星十频L1+L5
3. 支持惯性导航功能紧组合RTK算法,最大支持20Hz 组合导航
4. 长基线RTK解算技术(40km+),RTK快速初始化最快至5秒
5. 支持RTCM3.x地基增强数据

浏览数:1476

样品购买
产品介绍 产品指标 测试数据 资料下载 产品视频

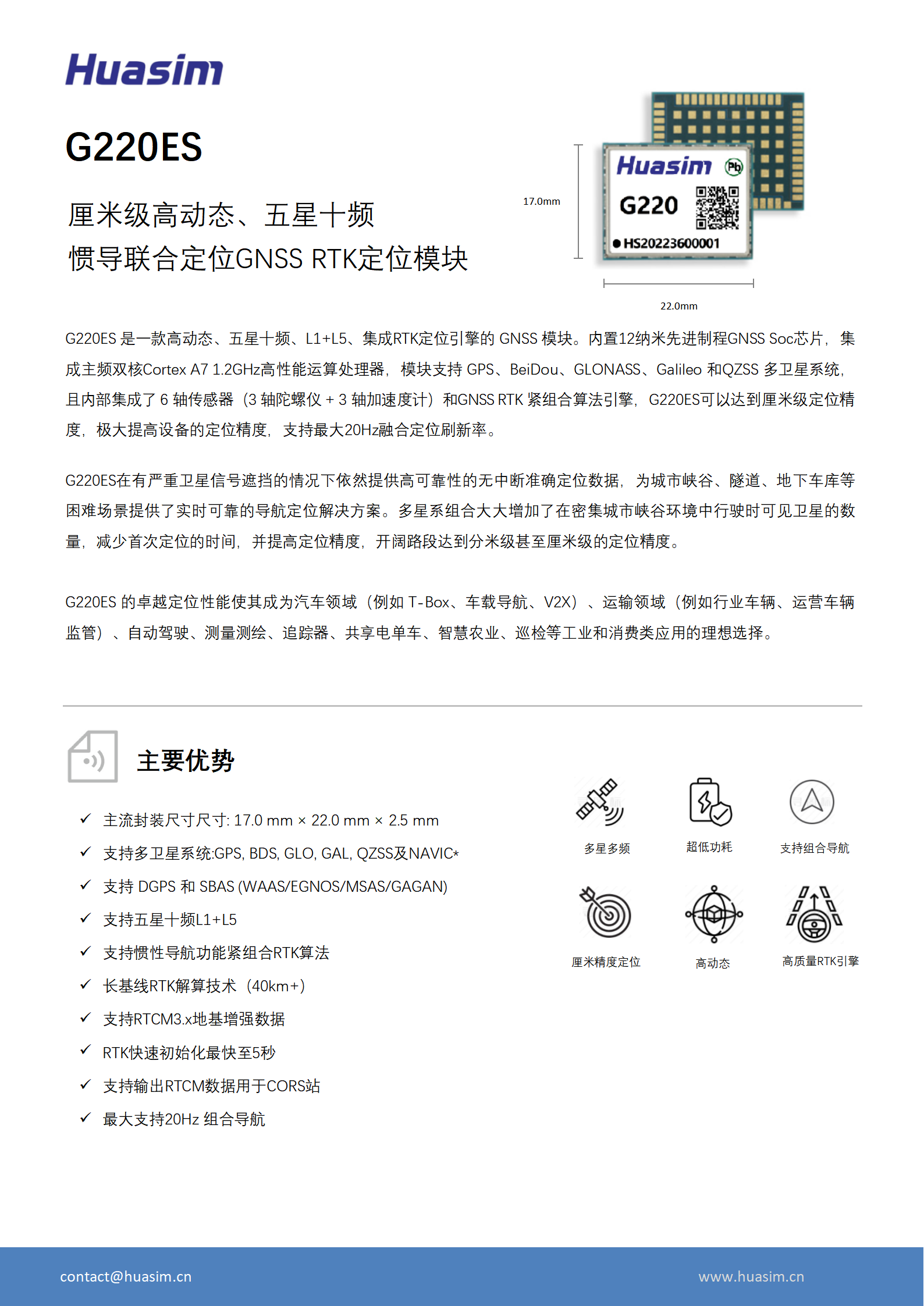

Huasim_G220ES_Product Brief_CN-华芯_01.png


参数

指标

备注

1

星座

GPS:                    L1C/A, L5

BDS:                    B1I, B2a

GLONASS:           L1

Galileo:                E1, E5a

QZSS:                  L1C/A, L5

SBAS:                   WAAS, EGNOS, MSAS, GAGAN, SDCM

NAVIC:                 L5

NAVIC为可选配置

2

工作频率

GPS/QZSS L1:      1575.42MHz±1.023MHz

GPS/QZSS L5:      1176.45MHz±10.23MHz

BDS:B1I:               1561.098MHz±2.046MHz

BDS:B2a:              1176.45MHz±20.46MHz

Glonass G1:          1601.71875MHz±3.91175MHz

Galileo E1:            1575.42MHz±1.023MHz

Galileo E5a:          1176.45MHz±10.23MHz

NAVIC:                 1176.45MHz±10.23MHz


3

灵敏度

冷启动:                -148dBm;

重捕获:                -160dBm;

跟  踪:                  -167dBm;


4

首次定位时间

冷启动:                 ≤24秒;

热启动:                 1秒;


5

位置精度

单点定位:             1米 CEP (开放天空:)




RTK:                      8mm+1ppm (95%置信度)




信号中断UDR:       <1%行驶里程 (1σ,车载)


6

速度精度

<0.05米/秒


7

时间精度

20纳秒


8

载波相位观测精度

< 0.01 cycle


9

基线长度

40km  固定解


10

固定解收敛时间

5秒


11

姿态精度

横滚、俯仰角:0.02°(1σ); 航向角:0.2°(1σ)


12

陀螺

量程:±1000°/s; 零偏稳定性±4.5°/h;  速度随机游走0.75°/√h

标定补偿后

13

加速度计

量程:±16g;  零偏稳定性±0.25mg/h; 速度随机游走0.3m/s/√h

标定补偿后

14

工作温度

工作温度:   -40℃ 至 +85℃


15

刷新率

GNSS RTK:最大10Hz; 姿态:1-10Hz可配置;Sensor:最大50Hz可配置


16

功耗

0.5w


17

封装

17*22mm,LGA 54pin, UART*2



G220ES 的卓越定位性能使其成为汽车领域(例如 T-Box、车载导航、V2X)、运输领域(例如行业车辆、运营车辆监管)、自动驾驶、测量测绘、追踪器、共享电单车、智慧农业、巡检等工业和消费类应用的理想选择。

Huasim_G220ES_Product Brief_CN-华芯
2022-09-03 pdf | 318.45KB
