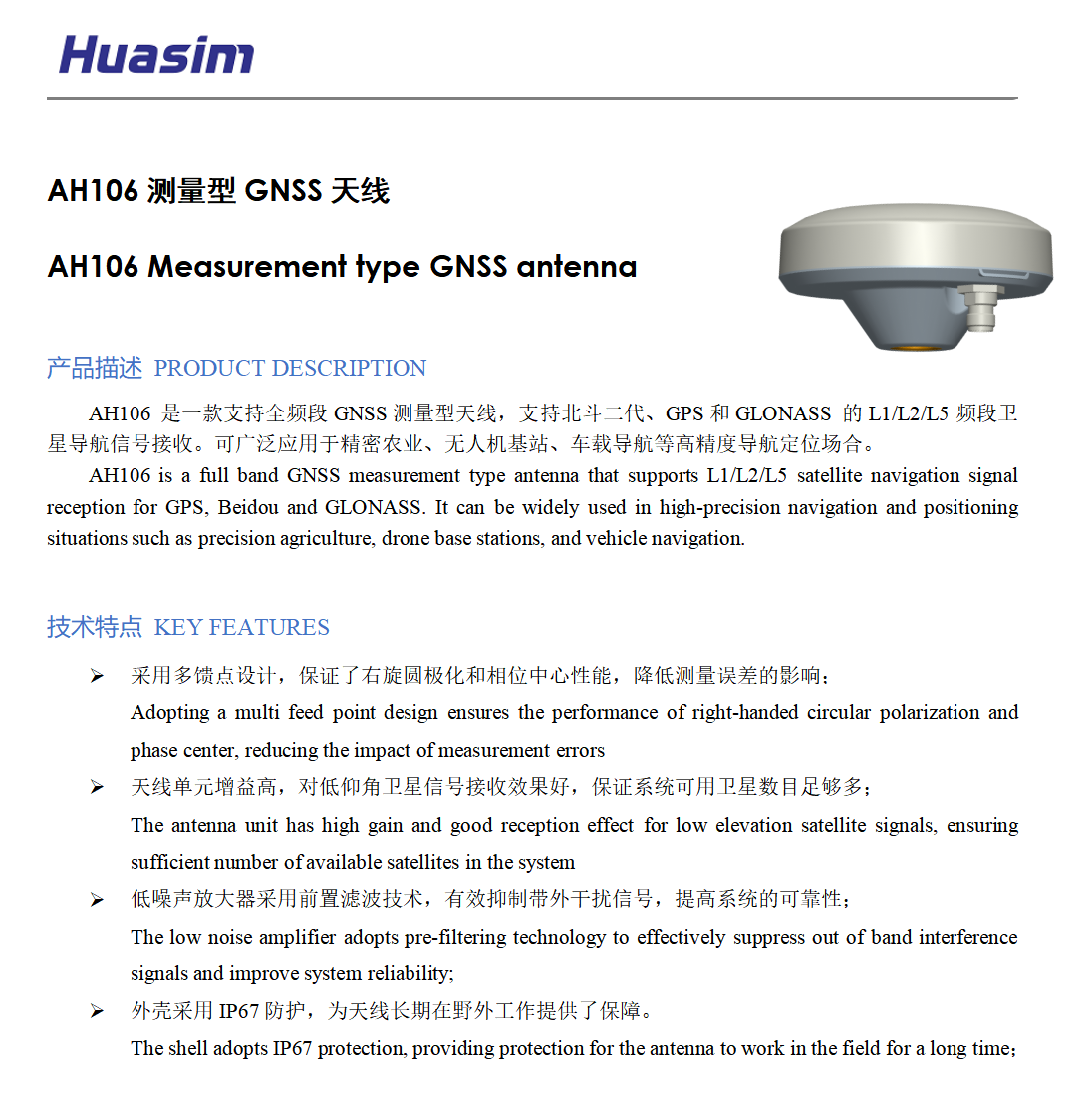

天线结构

Patch Architecture

四馈点，双层叠加结构

Dual Four-point-feed, Dual Stacked Patch

支持卫星信号

Supported positioning signal bands

GPS：L1/L2/L5;

BDS：B1/B2/B3;

GLONASS：G1/G2/G3;

Galileo：El/E5a/E5b/E6

L-Band

最大增益Peak Gain*

≥5.0Bi@Fc

极化方式Polarization

右旋圆极化（RHCP）

天线轴比@天顶

Axial Ratio@zenith

≤1.5dB

水平面覆盖角度

Azimuth Coverage

360°

特性阻抗

Impedance

50 ohm

相位中心误差

Phase-center accuracy

≤2.0mm

相位中心重复性

Phase-center repeatability

≤1.0mm

低噪声放大器特性LNA

工作频段Frequency Range

1164MHz~1300MHz

1525MHz~1621MHz

低噪放增益LNA Gain*

40±3.0dB （Typ. @25°C）

噪声系数Noise Figure*

≤2.0 dB@25°C , Typ.（Pre-filtered）

输出驻波比Output VSWR

≤1.8:1 typ. 2.0:1max

工作电压Operation Voltage

3.0~12.0V DC，推荐5.0V

工作电流Operation Current

≈45mA

机械结构与环境特性

Mechanical & Environmental

天线尺寸Dimension

Φ106mm*55.0mm

射频输出接口Connector

TNC ( Female)

天线外壳Radome

PC+PBT

产品重量Weight

≈290g

安装方式Attachment Method

5/8-11

工作温度Operating Temp

－40℃～＋85℃

储存温度Storage Temp

－45℃～＋85℃

湿度Humidity

95% No-condensing

防水性能Waterproof

IP67
