[NB-IoT] NB-IoT通讯射频参数
时间:2021-05-10

N102是华芯主打的兼容主流封装的高性能工业级NB-IoT模块,在部署NB-IoT终端时通常需要测试现场的信号质量,会涉及到很多术语,那么我们怎么判断信号好坏呢?请参考以下解释:

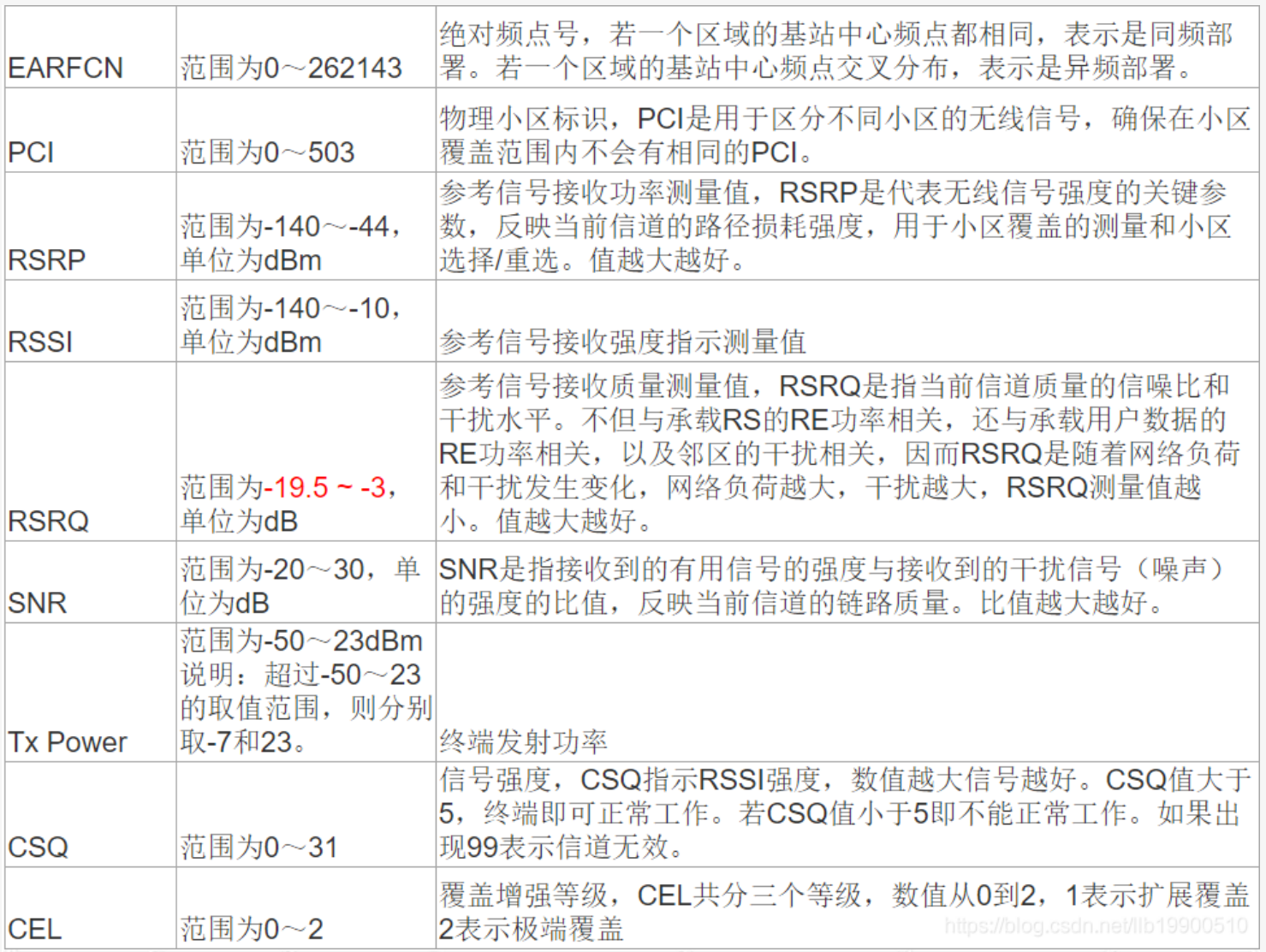

CELL ID  基站小区标识

CELL ID是网络中小区的编号,与MCC、MNC及LAC号组合成一个小区全球识别码,用来在全球范围内唯一识别某一小区。


EARFCN  中心频点

若一个区域的基站中心频点都相同,表示是同频部署。若一个区域的基站中心频点交叉分布,表示是异频部署。


PCI  物理小区标识

PCI是用于区分不同小区的无线信号,确保在小区覆盖范围内不会有相同的PCI。


SNR(Signal Noise Ratio,信噪比)

信号功率与噪声功率的比值,比值越大越好。


SINR(Signal to Interference plus Noise Ratio,信号与干扰加噪声比)

SINR是指接收到的有用信号的强度与接收到的干扰信号(噪声和干扰)的强度的比值,反映当前信道的链路质量。

SINR的取值范围:0~30,比值越大越好。(NB模块通常会*10倍显示)


RSRQ(Reference Signal ReceivedQuality,参考信号接收质量)

RSRQ是指当前信道质量的信噪比和干扰水平。不但与承载RS的RE功率相关,还与承载用户数据的RE功率相关,以及邻区的干扰相关,因而RSRQ是随着网络负荷和干扰发生变化,网络负荷越大,干扰越大,RSRQ测量值越小。

RSRQ的取值范围:-3~-19.5 ,值越大越好。(NB模块通常会*10倍显示)

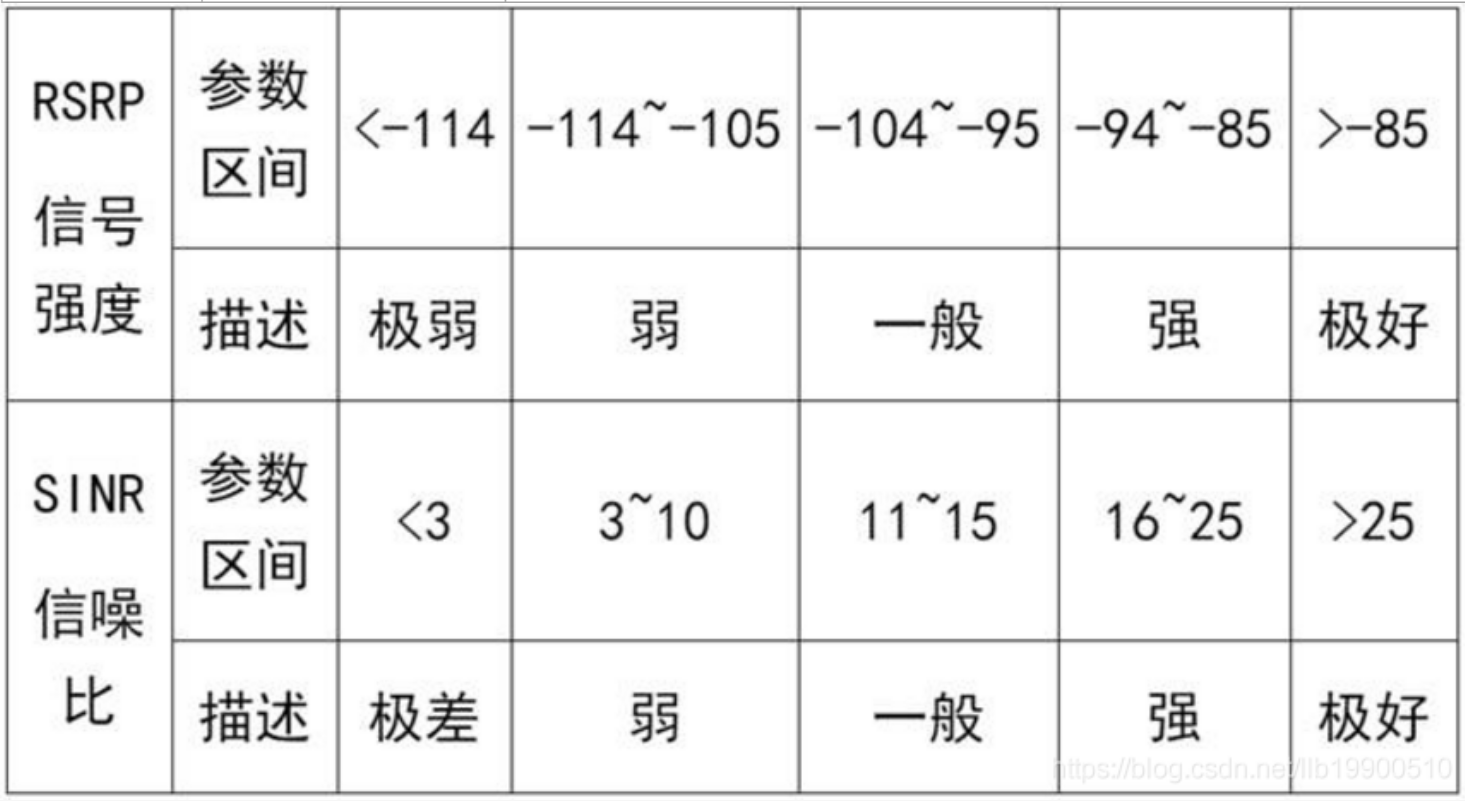

RSRP(Reference Signal Receiving Power,参考信号接收功率)

RSRP是代表无线信号强度的关键参数,反映当前信道的路径损耗强度,用于小区覆盖的测量和小区选择/重选。

RSRP的取值范围:-44~-140dBm,值越大越好。

(1)  Rx≤-105,覆盖强度等级6,表示覆盖较差。业务基本无法连接。

(2)  -105

(3)  -95

(4)  -85

(5)  -75

(6)  Rx>-65,覆盖强度等级1,表示覆盖非常好。



CSQ  信号强度

CSQ指示RSSI强度,取值范围为0-31,数值越大信号越好。

CSQ值大于5,终端即可正常工作。若CSQ值小于5即不能正常工作。如果出现99表示信道无效。

CSQ=(RSSI<接收信号强度dbm>+113)/2


Signal Power  信号功率

信号功率越大越好,代表终端接收到基站的信号功率。


Total Power  总功率

总功率越大越好,代表基站小区的发射功率。通常和信号功率相差10dB左右。


Tx Power终端发射功率

数值越小越好,对应会更省电。终端最大的发射功率是23dBm。


CEL(Coverage Enhancement Level,覆盖增强等级)

CEL共分三个等级,数值从0到2,分别对应可对抗144dB、154dB、164dB的信号衰减。基站和UE之间会根据其所在的CEL来选择相对应的信息重发次数。

0表示常规覆盖,MCL<144dB,与现有GPRS覆盖一致。

1表示扩展覆盖,144dB

2表示极端覆盖,154dB
