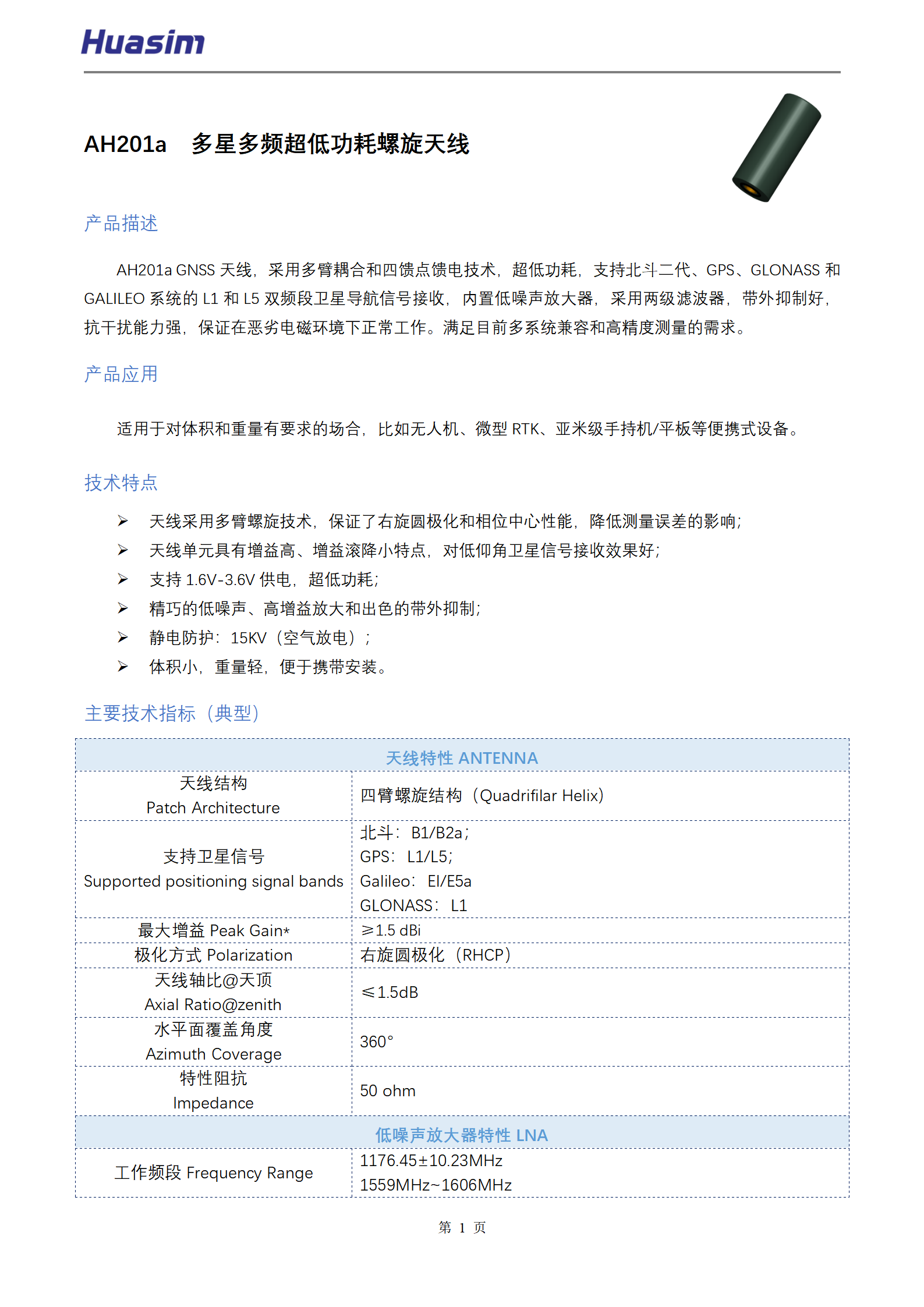

双频螺旋天线
1. 天线采用多臂螺旋技术,保证了右旋圆极化和相位中心性能,降低测量误差的影响;
2. 天线单元具有增益高、增益滚降小特点,对低仰角卫星信号接收效果好;
3. 支持1.6V-3.6V供电,超低功耗;
4. 精巧的低噪声、高增益放大和出色的带外抑制;
5. 静电防护:15KV(空气放电);
6. 体积小,重量轻,便于携带安装。
浏览数:1038
天线特性Antenna | |
天线结构 Patch Architecture | 四臂螺旋结构(Quadrifilar Helix) |
支持卫星信号 Supported positioning signal bands | 北斗:B1/B2a; GPS:L1/L5; Galileo:El/E5a GLONASS:L1 |
最大增益Peak Gain* | ≥1.5 dBi |
极化方式Polarization | 右旋圆极化(RHCP) |
天线轴比@天顶 Axial Ratio@zenith | ≤1.5dB |
水平面覆盖角度 Azimuth Coverage | 360° |
特性阻抗 Impedance | 50 ohm |
低噪声放大器特性LNA | |
工作频段Frequency Range | 1176.45±10.23MHz 1559MHz~1606MHz |
低噪放增益LNA Gain* | 25±3.0dB (Typ. @25°C) |
噪声系数Noise Figure* | ≤1.5 dB@25°C , Typ. |
输出驻波比Output VSWR | ≤1.8:1 typ. 2.0:1max |
工作电压Operation Voltage | 1.6~3.6V DC |
工作电流Operation Current | ≤10mA@1.8V(Typ) ≤15mA@3.6V(Typ) |
机械结构与环境特性 Mechanicals & Environmental | |
天线尺寸Dimension | 见附图 |
射频输出接口Connector | SMA-J(内螺纹内针) |
天线外壳Radome | ABS+PC |
产品重量Weight | ≤15g |
安装方式Attachment Method | 通过连接器 |
工作温度Operating Temp | -40℃~+85℃ |
储存温度Storage Temp | -55℃~+85℃ |
湿度Humidity | 95% No-condensing |
防水性能Waterproof | IP67 |
适用于对体积和重量有要求的场合,比如无人机、微型RTK、亚米级手持机/平板等便携式设备。
