X20 高精度一体机
X20 是一款高动态、五星十频、L1+L5、集成RTK定位引擎的 GNSS 组合导航定位终端。支持 GPS、BeiDou、GLONASS、Galileo 和QZSS 多卫星系统,且内部集成了 6 轴传感器(3 轴陀螺仪 + 3 轴加速度计)和GNSS RTK 紧组合算法引擎。GX20可以达到厘米级定位精度,极大提高设备的定位精度,支持最大20Hz融合定位刷新率。

GNSS RTK惯导联合定位

1. 支持多卫星系统:GPS, BDS, GLO, GAL, QZSS及NAVIC* 五星十频L1+L5
2. 支持惯性导航功能紧组合RTK算法,最大支持20Hz 组合导航*
3. 最大支持40Km+ 长基线RTK解算,RTK快速初始化最快至5秒
4. 支持差分数据的接入和位置信息回传,兼容JT808协议
5. 7-36V宽压供电,方便适配乘用车及商用车辆
6. 支持输出RTCM数据用于CORS站

浏览数:1459

样品购买
产品介绍 产品指标 测试数据 资料下载 产品视频

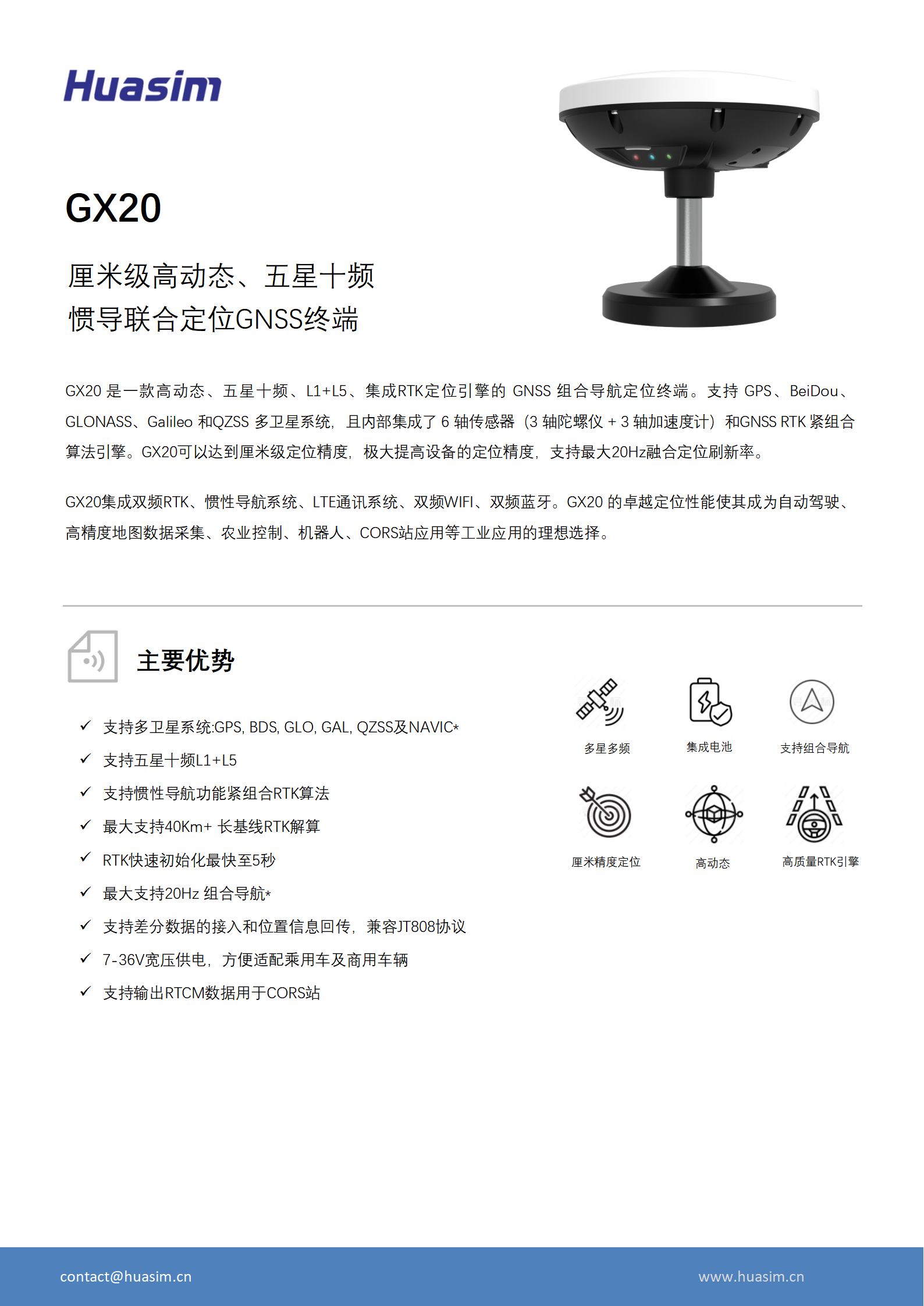

Huasim_GX20_Product Brief_CN-华芯_01.png


参数

指标

备注

1

星座

GPS:                    L1C/A, L5

BDS:                    B1I, B2a

GLONASS:           L1

Galileo:                E1, E5a

QZSS:                  L1C/A, L5

SBAS:                   WAAS, EGNOS, MSAS, GAGAN, SDCM

NAVIC:                 L5

NAVIC为可选配置

2

工作频率

GPS/QZSS L1:      1575.42MHz±1.023MHz

GPS/QZSS L5:      1176.45MHz±10.23MHz

BDS:B1I:               1561.098MHz±2.046MHz

BDS:B2a:              1176.45MHz±20.46MHz

Glonass G1:          1601.71875MHz±3.91175MHz

Galileo E1:            1575.42MHz±1.023MHz

Galileo E5a:          1176.45MHz±10.23MHz

NAVIC:                 1176.45MHz±10.23MHz


3

首次定位时间

冷启动:                 ≤24秒;

热启动:                 1秒;


4

位置精度

单点定位:             1米 CEP (开放天空:)


RTK:                      8mm+1ppm (95%置信度)


信号中断UDR:       <1%行驶里程 (1σ,车载)


5

速度精度

<0.05米/秒


6

时间精度

20纳秒


7

最大基线长度

40km  固定解


8

固定解收敛时间

5秒


9

姿态精度

横滚、俯仰角:0.02°(1σ); 航向角:0.2°(1σ)


10

陀螺

量程:±1000°/s; 零偏稳定性±4.5°/h;  速度随机游走0.75°/√h

标定补偿后

11

加速度计

量程:±16g;  零偏稳定性±0.25mg/h; 速度随机游走0.3m/s/√h

标定补偿后

12

工作温度

工作温度:   -40℃ 至 +85℃


13

刷新率

GNSS :10Hz; Sensor:最大50Hz可配置

选配20Hz

14

工作电压

DC 7-36V


15

接口

2路RS-232, 1路PPS,1路USB-C


16

功耗

<1W


17

电池

聚合物锂电池 5000mAh

选配

18

无线通信

Blutooth4.0+SPP


19

无线通信

Wifi 2.4G+5.8G

选配

20

网络通信

4G全网通



应用领域:

X20集成双频RTK、惯性导航系统、LTE通讯系统、双频WIFI、双频蓝牙。GX20 的卓越定位性能使其成为自动驾驶、高精度地图数据采集、农业控制、机器人、CORS站应用等工业应用的理想选择。


应用效果:

下图针对GX20的惯导效果做了展示。测试地点一座有四层地下停车库的商业中心停车场,可以看到视频中,GX20的轨迹在无GNSS信号时推算准确,出地下停车场时,惯导的轨迹点和GNSS轨迹点重合。

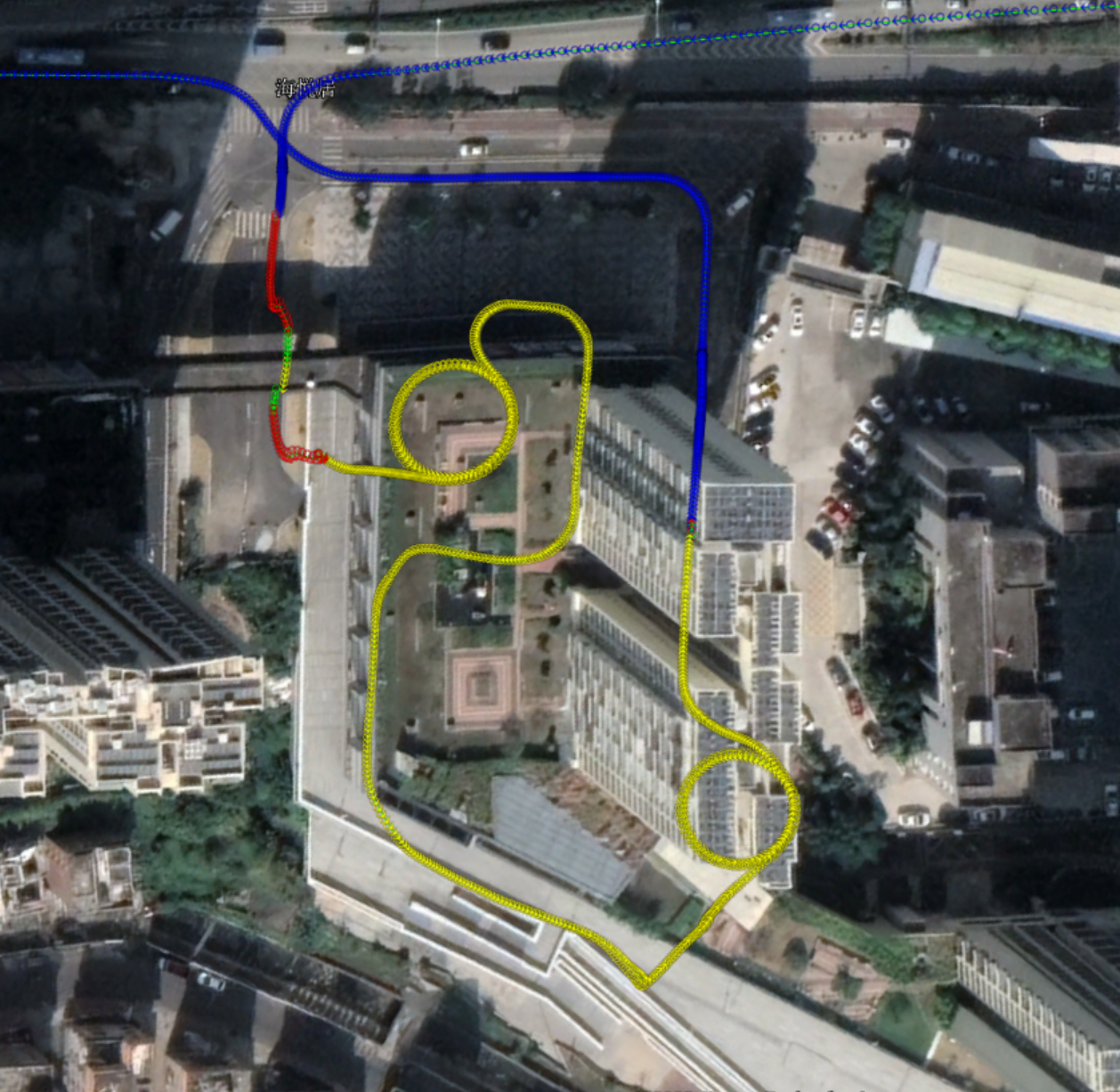

以下是整体轨迹图, 蓝色代表RTK固定解,红色代表RTK浮点解,绿色代表单点解,黄绿色代表惯导估算解。


更多技术内容,请参考技术手手册。

Huasim_GX20-CORS基准站配置手册-华芯V1.0
2022-12-12 pdf | 671.57KB
下载
Huasim_GX20_Product Brief_CN-华芯
2022-09-03 pdf | 257.01KB
